中大新闻网讯（通讯员童明良）自旋交叉（Spin-Crossover，SCO）配合物作为典型的刺激响应性材料，在物理（如温度、光照、压力）和化学刺激下可以实现高自旋态（High-spin，HS）和低自旋态（Low-spin，LS）之间的可逆切换，并伴随着光、电、磁等物理性质的改变，在信息存储、分子开关、显色器件等领域具有巨大的应用潜能。目前，自旋交叉材料主要采用直接法合成，因而缺乏动态的结构修饰和精准的性能调控。
后合成修饰（post-synthetic modification，PSM）是一种新兴的功能化策略，通过配位作用、官能团转化反应等对多孔材料进行功能基元的设计组装与复杂组分的定向合成，在金属-有机框架（MOF）和共价有机框架（COF）材料的设计合成和吸附分离、催化以及传感等性能调控中发挥了重要作用，大大拓宽了MOF和COF材料的功能化应用前景。借助PSM技术有望在自旋交叉材料中搭建多重刺激响应性分子开关，进而在同一框架平台中对不同理化状态实现可逆的多维度调控。
中山大学化学学院童明良教授和倪兆平副教授团队长期致力于自旋交叉材料的设计与性能调控，在活性客体动态自旋交叉性能调控方面取得系列研究进展（Angew. Chem. Int. Ed. 2013, 52, 1198; Angew. Chem. Int. Ed. 2017, 56, 14982; Angew. Chem. Int. Ed. 2021, 60, 27144; Coord. Chem. Rev. 2017, 335, 28）。近期，该团队开展对自旋交叉框架主体进行可逆氧化还原后合成修饰的探索研究，利用四齿桥连配体1,2,4,5-四(4-吡啶基)苯和线形 [Au(CN)2]−基元与FeII组装，构筑了罕见的反霍夫曼型MOF阳离子结构。其框架含有开放的活性金属位点AuI，通过化学吸附I2分子，线形的[AuI(CN)2]−可被氧化为平面四边形的[AuIII(CN)2I2]−，进而得到具有滞回型三步自旋交叉性质的配合物2。当1与0.02和0.2 mol/L的Br2溶液反应后，分别得到阴离子交换产物3和氧化产物4，表现出滞回型一步和两步自旋交叉性质。氧化加成后的2和4可通过抗坏血酸(AA)还原消去卤素原子，得到还原产物2-AA和4-AA，它们都表现为滞回型一步自旋交叉性质。Eliseo Ruiz教授进一步采用周期性密度泛函理论对体系的协同效应进行了合理的解释。本工作首次在自旋交叉材料中建立起普适的可逆氧化还原后合成修饰方法，实现了SCO材料在滞回型一步/两步/三步自旋交叉性质间进行了动态切换，为设计多刺激响应型分子开关提供了新思路。

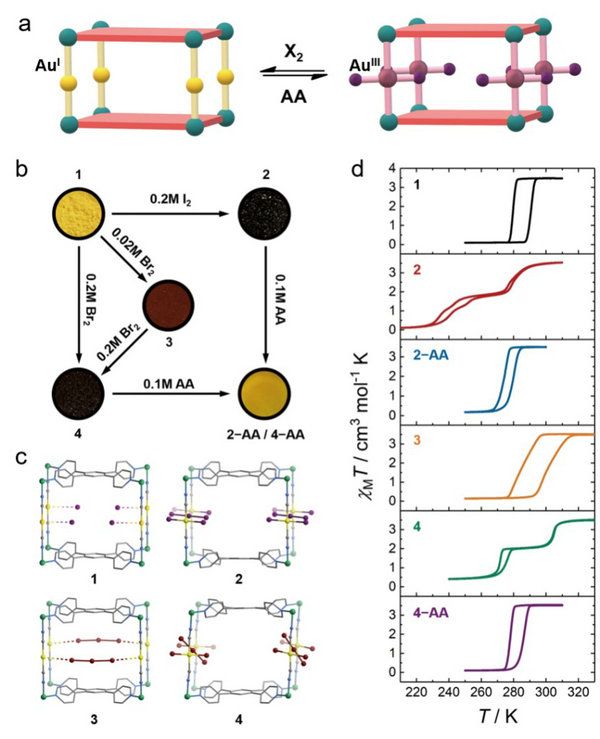

图1 a 可逆氧化还原后合成修饰示意图；b 后修饰引发的颜色变化；c 后修饰引起的结构变化；d 后修饰导致的自旋交叉性能变化
这一成果发表在Journal of the American Chemical Society上，并被选为Supplementary Cover。中山大学化学学院为该成果的第一完成单位，博士后伍思国和王龙飞为文章的共同第一作者，倪兆平副教授、巴塞罗那大学Eliseo Ruiz教授和童明良教授为共同通讯作者。该研究得到了国家重点研发计划、国家自然科学基金和广东省“珠江人才计划”等项目的支持。
论文链接：https://pubs.acs.org/doi/10.1021/jacs.2c06313
